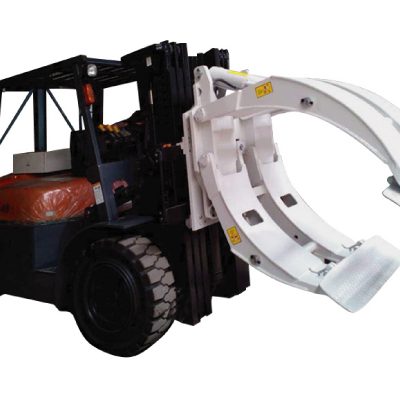

Pièces de serrage de rouleau de papier de chariot élévateur hydraulique 25f utilisées dans les panneaux de gypse

Caractéristiques

Systèmes 1.Hydraulic: la vanne de régulation principale dans la charge pour maintenir la vanne adopte les produits importés; les phoques sont des produits importés; tuyau haute pression avec joint conique, tuyau haute performance.

2. parties structurelles: les plaques gauche et droite avec des plaques d'acier haute performance Q460, et la pression par la forme générale et la correction est faite; canal tout en utilisant le produit importé.

Performance 3.Mechanical: caractéristique latérale intégrée, vous pouvez également réaliser la fonction de serrage / ouverture et latérale et la bonne vision; ligne de pétrole supplémentaire peut répondre aux exigences des deux groupes.

Avantages

1.Rational conçu, structure compacte, excellente visibilité de conducteur, opération facile, améliore l'efficacité de travail.

2.Le profil du bras fin et le contour lisse du bras facilitent le roulage et permettent un empilement serré.

Tampons 3.Contact avec structure de coulée intégrale, résistance à l'abrasion et longue durée de vie. Surface de contact raisonnable, fournir le meilleur frottement de serrage.

4. La rétention hydraulique des robinets de bouteilles permet d’assurer un serrage fiable du transport sur de longues distances.

5. Rotation continue à 360 °, position angulaire quelconque de la fonction de verrouillage, rotation de 90 ° ou 180 °.

6.La capacité nominale est d'environ 3,5 ~ 4,5 tonnes, et nous pouvons également fournir la base de produits sur mesure à vos besoins spécifiques.

spécification

Capacité (kg)	Rouleau Gamme (mm)	Numéro de commande du catalogue	Montage Classe	Montage Angle	Longue Bras Épaisseur (mm)	Court Bras Longueur (mm)	Longue Bras Épaisseur (mm)	Poids (kg)	Efficace Épaisseur (mm)	Horizontal Centre de La gravité (mm)
2700	360-1830	RCP35F-003B	III	0 °	1165	810	65	1289	218	353
2700	360-1830	RCP35F-003C	IV	0 °	1165	810	65	1289	218	353
2700	635-1830	RCF35F-004B	III	0 °	1165	810	65	1280	218	353
2700	635-1830	RCF35F-004C	IV	0 °	1165	810	65	1289	218	353
3500	250-1520	RCP35F-001B	III	0 °	1000	670	65	1190	218	320
3500	250-1520	RCP35F-001C	IV	0 °	1000	670	65	1199	218	320
3500	610-1520	RCF35F-002B	III	0 °	1000	670	65	1180	218	320
3500	610-1520	RCF35F-002C	IV	0 °	1000	670	65	1190	218	320
4000	250-1300	RCP35F-007B	III	0 °	875	575	65	1146	218	295
4000	250-1300	RCP35F-007C	IV	0 °	875	575	65	1155	218	295
4000	560-1300	RCF35F-008B	III	0 °	875	575	65	1137	218	295
4000	560-1300	RCF35F-008C	IV	0 °	875	575	65	1146	218	295
4100	250-1520	RCP45F-001C	IV	2 °	965	680	85	1294	198	310
4100	530-1520	RCF45F-002C	IV	2 °	965	680	85	1285	198	310
3400	360-1830	RCP45F-003C	IV	2 °	1105	815	85	1385	198	338
3400	660-1830	RCF45F-004C	IV	2 °	1105	815	85	1376	198	338
4500	250-1300	RCP45F-007C	IV	2 °	900	565	85	1242	198	284
4500	560-1300	RCF45F-008C	IV	2 °	900	565	85	1233	198	284

Remarque

Obtenir la capacité réelle du chariot élévateur et des accessoires auprès du fabricant du chariot élévateur,

"A" châssis de construction fixe et type à bras fixe, deux ensembles de circuit d'huile supplémentaire requis sur un chariot élévateur à fourche.

"B" châssis de construction fixe et type à bras fixe, deux ensembles de circuit d'huile supplémentaire requis sur un chariot élévateur à fourche.

"C" Cadre de construction rotatif et type à bras orientable, deux ensembles de circuit d'huile supplémentaire et électrovanne requise sur le chariot élévateur.

Utilisez un angle de montage de "0" pour une opération d'empilement supérieure à 6800 mm

Fournissez la plaque de fixation non standard, au besoin.

S'il vous plaît contacter les ventes de HUAMAI

Vidéos

Débit et pression hydraulique

Modèle	Débit Hydraulique Min. (L / min)	Rec. Débit hydraulique (L / min)	Max.Hydraulic Flow (L / min)	Rec. Pression hydraulique (bar)	Max. Pression hydraulique (bar)
RC20F	20	40	60	35	160
RC30F	20	40	60	35	160
RC40F	20	40	60	35	160

Spécification du rotateur

Modèle	Vitesse de rotation	Couple de rotation
RC20F	5.2r/min@57L/min	9000N.M@160Bar
RC30F	5.2r/min@57L/min	11000N.M@160Bar
RC40F	4.1r/min@57L/min	9000N.M@160Bar

Les options

Gammes d'ouverture personnalisées

Bras court positionné ou bras court fixe

Bras long fendu

Tampons spéciaux, tampon en caoutchouc, tampon en polyuréthane

Application

Les pinces pour papier à usage intensif sont conçues pour vous aider à manipuler les rouleaux de papier lourds de manière plus pratique et plus efficace. Il peut être largement utilisé dans les moulins, le papier, les emballages, les entrepôts, les imprimeurs, les éditeurs de journaux, les transformateurs, les autres industries sur les différents types de rouleaux de papier pour une extraction et un empilage efficaces, sans dommage
