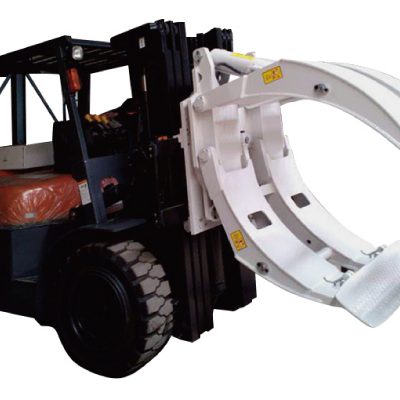

Pince à rouleau de papier 20h, Pince à rouleau de papier 25f, Pince à rouleau de papier 30h, Pince à rouleau de papier 60g

Accueil / Toutes les pièces jointes / Pince à rouleau de papier 20h, Pince à rouleau de papier 25f, Pince à rouleau de papier 30h, Pince à rouleau de papier 60g

Pince à rouleau de papier 20h, Pince à rouleau de papier 25f, Pince à rouleau de papier 30h, Pince à rouleau de papier 60g

Caractéristiques


Systèmes 1.Hydraulic: la vanne de régulation principale dans la charge pour maintenir la vanne adopte les produits importés; les phoques sont des produits importés; tuyau haute pression avec joint conique, tuyau haute performance.

2. parties structurelles: les plaques gauche et droite avec des plaques d'acier haute performance Q460, et la pression par la forme générale et la correction est faite; canal tout en utilisant le produit importé.

Performance 3.Mechanical: caractéristique latérale intégrée, vous pouvez également réaliser la fonction de serrage / ouverture et latérale et la bonne vision; ligne de pétrole supplémentaire peut répondre aux exigences des deux groupes.

Avantages


1.Rational conçu, structure compacte, excellente visibilité de conducteur, opération facile, améliore l'efficacité de travail.

2.Le profil du bras fin et le contour lisse du bras facilitent le roulage et permettent un empilement serré.

Tampons 3.Contact avec structure de coulée intégrale, résistance à l'abrasion et longue durée de vie. Surface de contact raisonnable, fournir le meilleur frottement de serrage.

4. La rétention hydraulique des robinets de bouteilles permet d’assurer un serrage fiable du transport sur de longues distances.

5. Rotation continue à 360 °, position angulaire quelconque de la fonction de verrouillage, rotation de 90 ° ou 180 °.

6.La capacité nominale est d'environ 3,5 ~ 4,5 tonnes, et nous pouvons également fournir la base de produits sur mesure à vos besoins spécifiques.

Vidéos


spécification


Capacité

(kg)

Rouleau
Gamme

(mm)

Numéro de commande du catalogueMontage

Classe

Montage
Angle
Longue

Bras

Épaisseur

(mm)

Court

Bras

Longueur

(mm)

Longue

Bras

Épaisseur

(mm)

Poids

(kg)

Efficace

Épaisseur

(mm)

Horizontal

Centre de

La gravité

(mm)

2700360-1830RCP35F-003BIII0 °1165810651289218353
2700360-1830RCP35F-003CIV0 °1165810651289218353
2700635-1830RCF35F-004BIII0 °1165810651280218353
2700635-1830RCF35F-004CIV0 °1165810651289218353
3500250-1520RCP35F-001BIII0 °1000670651190218320
3500250-1520RCP35F-001CIV0 °1000670651199218320
3500610-1520RCF35F-002BIII0 °1000670651180218320
3500610-1520RCF35F-002CIV0 °1000670651190218320
4000250-1300RCP35F-007BIII0 °875575651146218295
4000250-1300RCP35F-007CIV0 °875575651155218295
4000560-1300RCF35F-008BIII0 °875575651137218295
4000560-1300RCF35F-008CIV0 °875575651146218295
4100250-1520RCP45F-001CIV2 °965680851294198310
4100530-1520RCF45F-002CIV2 °965680851285198310
3400360-1830RCP45F-003CIV2 °1105815851385198338
3400660-1830RCF45F-004CIV2 °1105815851376198338
4500250-1300RCP45F-007CIV2 °900565851242198284
4500560-1300RCF45F-008CIV2 °900565851233198284

Remarque


Obtenir la capacité réelle du chariot élévateur et des accessoires auprès du fabricant du chariot élévateur,
"A" châssis de construction fixe et type à bras fixe, deux ensembles de circuit d'huile supplémentaire requis sur un chariot élévateur à fourche.
"B" châssis de construction fixe et type à bras fixe, deux ensembles de circuit d'huile supplémentaire requis sur un chariot élévateur à fourche.
"C" Cadre de construction rotatif et type à bras orientable, deux ensembles de circuit d'huile supplémentaire et électrovanne requise sur le chariot élévateur.
Utilisez un angle de montage de "0" pour une opération d'empilement supérieure à 6800 mm
Fournissez la plaque de fixation non standard, au besoin.

S'il vous plaît contacter les ventes de HUAMAI

Débit et pression hydraulique


ModèleDébit Hydraulique Min. (L / min)Rec. Débit hydraulique (L / min)Max.Hydraulic Flow (L / min)Rec. Pression hydraulique (bar)Max. Pression hydraulique (bar)

RC20F

20

40

60

35

160

RC30F

20

40

60

35

160

RC40F

20

40

60

35

160

Spécification du rotateur


ModèleVitesse de rotationCouple de rotation
RC20F5.2r/[email protected]/min[email protected]
RC30F5.2r/[email protected]/min[email protected]
RC40F4.1r/[email protected]/min[email protected]

Les options


Gammes d'ouverture personnalisées
Bras court positionné ou bras court fixe
Bras long fendu
Tampons spéciaux, tampon en caoutchouc, tampon en polyuréthane

Application


Les pinces pour papier à usage intensif sont conçues pour vous aider à manipuler les rouleaux de papier lourds de manière plus pratique et plus efficace. Il peut être largement utilisé dans les moulins, le papier, les emballages, les entrepôts, les imprimeurs, les éditeurs de journaux, les transformateurs et les autres industries sur les différents types de rouleaux de papier pour un enlèvement et une empilage efficaces, sans dommage.

Détails rapides


Lieu d'origine: Fujian, Chine (continentale)
Nom de marque: HUAMAI
Numéro de modèle: RCP35F-001B
Nom du produit: pince à rouleau de papier 20h
Type: RCP35F-001B
Classe de montage: III
Angle de montage: 0 °
Épaisseur du bras long (mm): 1000mm
Longueur du bras court (mm): 670mm
Épaisseur effective (mm): 218mm
Épaisseur du bras long (mm): 65mm
Centre de gravité horizontal (mm): 320mm
Poids: 1190kg




, , , , ,
